GEMS ELS系列 光电液位开关 工作原理

光电液位开关原理

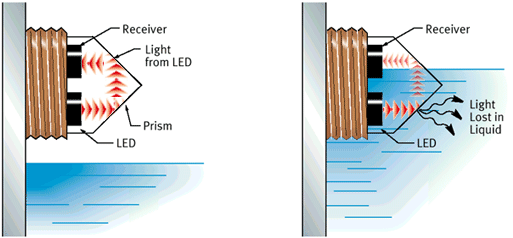

光电液位开关工作原理就如上图动画所见一样,产品内部包含一个红外线发光二极管和一个光接收器。发光二极管所发出的光被导入传感器顶部的棱镜。当液体浸没光电液位开关的棱镜时,则光折射到液体中,从而使接收器收不到或只能接收到少量光线。光电液位开关通过感应这一工作变化,接收器可以驱动内部的电气开关,从而启动外部报警或控制电路。如果没有液体,则发光二极管发出的光直接从棱镜反射回接收器。因此光电液位开关工作原理就是如此。

ELS光电液位开关是一种内置式开关电路的低价位结构紧凑的光电液位开关,因为没有任何的活动部件所以这种小型的光电液位开关是许多液位测量,特别是对可靠性和经济性要求较高的客户的理想之选。

ELS系列光电液位开关适用于几乎任何大小罐体中的高、中、低液位测量。固态开头确保了开关的可靠性和很长的使用寿命。

ELS系列光电液位开关可提供±1mm的重复性,而且适用于多种液体,但是不能用于易结晶的液体或含有固态杂质的液体。

GEMS ELS-1100系列光电液位开关

GEMS_光电液位开关

这些聚砜材质的光电液位开关既小巧,又便宜。它们有多种安装方式、供电方式和电 气联接可供选择,使用户可以轻易地从中找到符合自己应用要求的类型。

GEMS ELS-1100HT系列光电液位开关

光电液位开关

该系列光电液位开关产品(HT型)由一种高性能的Isoplast 塑料制成,体积 稍大于ELS-1100。这类产品不仅有很好的化学稳定性,还能承受高 达212°F的液体温度。其接口采用3/8″NPT, 且HTS系列光电液位开关产品的长度是 我们所有光电开关中最短小的一款,仅有1/2″长。

GEMS ELS-1100TEF Teflon材质型光电液位开关

当被测液体纯度要求很高或对传感器自身的抗腐蚀能力要求高时, ELS-1100TFE光电液位开关将是您最终的选择。由Teflon 构成的外壳和棱 镜,Hypalon (一种硫化塑料)的蒸汽护 层和Teflon 的引线,这 些细致的设计都使之ELS-1100TFE光电液位开关成为一种非常完美的液位传感器,可应用于 药品、半导体加工、食品和饮料 、化学处理等行业,以及一切纯 度或抗腐蚀要求严格的应用场合。

GEMS ELS-1100FLG卫生型法兰接口系列光电液位开关

对于壁薄的容器,S1ELS-1100FLG系列光电液位开关是一个简便易行的选择。这种法兰产品 不需螺纹,塞入一个0.75″的小孔,然后拧紧螺帽即安装完毕,优质垫圈能保证 密封性能。对于薄金属壁、铸塑容器以及医学应用领域,这是一种理想的选择。 因为不采用暴露的螺纹结构可以消除潜在的细菌繁殖场所。

GEMS ELS-1200系列光电液位开关

ELS-1200光电液位开关产品只需很少地探入容器或管道,即可监控高压液体液位。 ELS-1200光电液位开关将玻璃棱镜融合在镀锌/镍材质的碳钢壳体上,因而结构紧凑, 使用可靠、耐久,可应用于制冷剂、压缩机油、液压系统、储水池和加工 设备等的液位监控。

GEMS ELS-1200RE系列光电液位开关

该系列的光电液位开关有一块可拆卸的电子模块,接口是1/2"NPT,同时内部的O形密封 圈可保证免受外部潮气的侵蚀。因此,只需简单地松开 1/2"NPT导管,即可方便地实 现电子模块的更换, 而不需要清空容器或者给容器减压。ELS-1200RE光电液位开关将玻璃棱 镜熔合在镀有锌/镍的碳钢机架上,有两种接口可供选择,1/2"NPT或是配有外部O形 密封圈的3/4″ 16UNJF 3A直螺纹。该系列产品的光电液位开关只需探入容器或管道一点,即可监控 高压液体流程。

GEMS ELS-300系列光电液位开关

ELS-300系列光电液位开关产品,可投入液体中进行探测。可探测在15 英寸范围之内的液面。

GEMS ELS-1150系列耐高压光电液位开关

ELS-1150还可以提供坚硬可靠且耐腐蚀的316不锈钢材质外壳选择,不锈钢版本的ELS-1150光电液位开关是一款极好的耐腐蚀性能的光电液位开关。是目前业界唯一的一款316不锈钢材质高压的光电液位开关,本开关提供了更大的兼容性和是理想的酸,溶剂,水和电介质的应用要求。

GEMS ELS-900 系列耐高温型光电液位开关

ELS-900 光电液位开关不但体积小巧既具有承受高温的优异性能,开关由聚砜材质制成因此有很好的化学稳定兼容性ELS-900光电液位开关能满足设备生产商对高温度,化学稳定性和安装空间的要求

GEMS ELS-950适合批量应用型光电液位开关

由于ELS-950光电液位开关光电探头体积相对小巧,可以在一个测量罐上安装多个光电探头制成多点液位开关。此开关具有高可靠性、长寿命、免维护由于对ELS-950光电液位开关内部的所有元件进行了浇封处理,光电液位开关内部无活动部件,因此传感器可靠性高、寿命长、免维护。
