GEMS流量计 工作原理

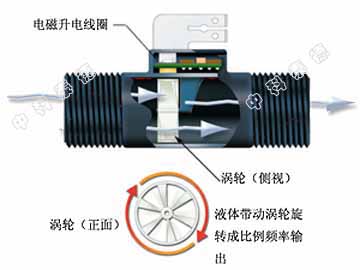

流量计原理图

GEMS小型流量计工作原理如图所示,当液体流经产品内有涡轮叶片机构,使涡轮旋转,涡轮的转速随流量的变化而变化。由于叶片内置磁体通过下方的一磁线圈回升,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量。根据电磁感应原理在线圈内将感应出脉动的电势信号,此脉动信号的频率与被测流体的流量成正比。该高频脉冲是成正比的转子角速度和流速。脉冲信号随时传送给本地或远程的电气仪表.

Gems turboflow 涡轮流量计是理想的医疗设备的应用涉及低流量液体监测。小型涡轮的反应迅速/关闭流特色。此属性,再加上一个低成本和0.5 %的可重复性,使得turboflow涡轮流量传感器的理想人选更换计时器配药系统。不同于现有的定时系统,我们的证明,涡轮技术是不受系统压力变化的影响。每个流量计经过100 %测试,以确保常年内的正常应用。流量传感器的标准的电源和输出出规格可以很容易地改进,以适应当前的控制器.

Gems RFA 系列模拟输出型流量计

流量计

GEMS RFA型流量计同时采用了增强的坚固的铜/316不锈钢质结构或经济紧凑的聚丙烯材质,适用于多种应用情况。它具有较宽的流量范围能测量满管流量和适用低压系统。

Gems RFO系列流量计

gems_rfo

Gems RFO流量计通过将高可视度的转子和固态电路相结合,并置于一个紧凑的外壳内,使 RotorFlow 的转子式设计得到了普及。RFO流量传感器以无可比拟的性能价格比提供精确 的流量输出和显而易见的可视指示。

GEMS FT-110 系列流量计

gems_ft-110

Gems 的霍尔效应透平经济型流量计对于低流量液体监测的OEM 应用十分理想. 低廉的价格,加上0.5% 的重复性,使FT-110流量计成为分配计时器系统的理想替代品. 与现有的计时系统不同的是,透平技术不受系统压力变化的影响. 流量计的标准电源和输出规格使之易于改进,以适应当前的控制器.

FT-210 系列低流量型流量计

gems_ft-210

FT-210低流量型流量计测量从0.1-2.5l/m,工作时是当流体沿着管道的轴线方向流动,并冲击涡轮叶片时,便有与流量qv 、流速V和流体密度ρ乘积成比例的力作用在叶片上,推动涡轮旋转。FT-210低流量型流量计叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,振荡器振荡及停振的变化被后级放大电路处理并转换成脉冲信号。,此脉冲信号的频率与被测流体的流量成正比。

涡轮流量计工作原理结构方式

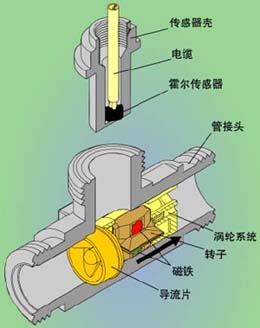

涡轮流量计结构原理

这些优势证明它适合于在众多的领域中应用。

固定的脉冲速度,几乎没有连续偏移

宽广的测量范围,比如 1:20应用广泛

高精度测量范围0.5%或 1%,测量变量可靠

高质量宝石轴承,耐磨损,相当长的使用寿命

特别设计的导流片,使流量从四面一致的流向转子,因此极大的降低了磨损

对峰值不敏感甚至恶劣的条件下也可给出可靠的测量变量

有多种安装位置

不同的设计产生灵活完善的配置

塑料,黄铜和不锈钢

插座接头或固定的连接电缆

加强轴承长寿命更适于连续工作和大流量

转子的转速被转化成电脉冲信号

VTH,VTP和VTM流量计/流量传感器装有带磁体的转子.霍尔传感器识别转子的旋转.

VTI在转子上有不锈钢针,靠电感接近开关探测转子的旋转。

两种情况都可获得流量成比例的频率信号(方波信号)

产品原理 流入涡轮的液体由导流片分割成4束水柱,他们从四个方向碰撞转子使其运动.从四面作用于轴承上的力,均衡一致,大部分相互抵消,将磨损减少到最低.极其坚硬的轴承材料,宝石和硬金属,是其超长寿命的另一个保证.

VTH15涡轮型流量计

VTH15流量计的独特设计是流入涡轮的液体由导流片分割成4束水柱,它们从四个方向推动转子使其运动.从四面作用于轴承上的力,均衡一致,大部分相互抵消,将磨损减少到最低.再加上采用极其坚硬的宝石和超硬合金金属轴承材料,是其超长寿命的另一个保证.

VTI15高精度型流量计

VTI15高精度流量计能提供±0.5%的精确测量值,产品工作时是当流体沿着管道的轴线方向流动,并冲击涡轮叶片时,便有与流量qv 、流速V和流体密度ρ乘积成比例的力作用在叶片上,推动涡轮旋转。在高精度流量计的转子上有不锈钢针,靠电感接近开关,叶片周期性地感应电感接近开关产生的信号,振荡器振荡及停振的变化被后级放大电路处理并转换成脉冲信号。

VTP15系列高温高压型流量计

高温型流量计

VTP15系列流量计能在高达300bar的工作压下正常工作,还能耐受测量介质温度在150°C.当高温流体流经VTP15流量计时,流体使转子旋转。转子的旋转速度与流体的速度相关。通过转子感受到的高温流体平均流速,推导出流量或总量。流量传感器可精确地测量洁净的液体

931微小流量型流量计

931微小流量型流量计

931系列微小流量传感器 是一个精密流量检测流量计,它可用于几乎任何应用在非常精确的液体流量的测量。综合电子脉冲发生器的保障几乎不受限制地运行工作。叶轮运行的零轴承支点是由特殊合金制造而成的,其材质有应用在瑞士制表业中的钟表轴承。931微小流量型流量计根据不同的类型的流量测量可选不同的材料,轴承和电气输出.

937防腐型流量计

937防腐型流量计

937系列微量流量计产品即使在长期连续工作的条件下也能保持±2%的精度和±0.25%的重复性读数。由于灵巧的内部结构设计使产品在工作时不会形成沉淀,所以流量计的使用完全不会污染所测量介质的。因此即使是极为苛刻的要求例如半导体集成电路和芯片的生产流程中使用的刻蚀剂,具有极强的耐蚀性,并如有一个极微小的颗粒落下,也会使芯片成为废品,这些937微量流量计产品都能满足。

TDY液体流量计

TDY液体流量计

TDY液体流量计是一种精密流量测量仪表,适用于测量低粘度的介质,如水、柴油、汽油或润滑油等。与相应的流量积算仪表配套可用于测量液体的流量和总量。

TDQ气体流量计

TDQ气体流量计

TDQ气体流量计是一种精密流量测量仪表,适用于测量天然气、煤气、氨气、压缩空气等多种气体等,广泛用于食品、饮料、石油、化工、冶金、科研等领域的流量计量、控制系统。TDQ气体流量计与相应的信号转换器结合可实现流量信号的传输、流量和总量的显示。

M103系列外形小巧 流速表/流量积算器

M103

方便观察的 8 位超扭曲 LCD (4 位, 对于流速有符号指示),配背景光

简单的菜单设置

前面板采用NEMA 4X, 可防水喷 溅。

对于累计流量、流速和脉冲输出设 有单独的比例因子,

3 伏锂电池(1 个或2 个)具有很 长的使用寿命,不需要外部电源。 对于需背景光或激励输出,请订购 右面的M103 电源模块。

供电:1 个或2 个锂电池,和/ 或10-28VDC
