Setra 电容式差压变送器 工作原理

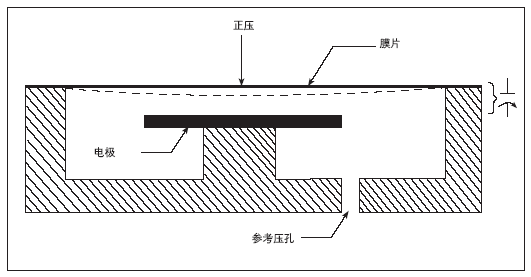

Setra_差压变送器结构

Setra 的差压变送器采用了结构简单、坚固耐用且极稳定的可变电容形式,Setra 生产的差压变送器都是由采用无充液式隔离膜片,减少了可能会存在的污染和热瞬态误差。暴露在 压力介质中的所有零件的材质为不锈钢,氧化铝陶瓷和玻璃,压力变化时,电容值发生变化。Setra独特的检测电路将电容值的变化转化为线性直流电信号,。独特的结构使其能承受很高的静压和差压过载。优良的精度和长时间稳定性及快速的动态响应使得此系列产品成为航空航天、气象、科研等众多领域差压测量的理想产品。上图为Setr差压变送器的结构示意图,可变电容由压力腔上的膜片和固定在其上的绝缘电极所组成,当感受到压力变化时,膜片要产生微微的翘曲变形,从而改变了两极的间距,采用Setra 独特的检测电路测电容的微小 变化,并进行线性处理和温度补偿。压力变送器输出与被测压力成正比的直流电压或电流信号。精巧的结构、高性能的材料及先进的检测电路的完美结合,赋予了Setra 差压变送器以很高的性能。

Setra Model 204D 高精度型差压变送器

差压变送器

0 ~ 25 psid 到0 ~ 10,000 psid

0 ~ ±10psid 到0 ~ ±500 psid

正压; 液体;参考压力; 干燥的非腐蚀性气体

Model 204D 差压变送器是为精确测量与17-4PH不锈钢相容的液体和气体压力而设计的高精度差压传感器,具有高驱动输出信号,卓越的稳定性和快速动态响应等特性;是应用于工业,实验室, 航空航天等众多领域需要高精度测量的理想产品。

setra Model 230 可测量湿介质型差压变送器

Setra_差压变送器

setra Model 230差压变送器是专为液体或气体差压测量而设计的湿湿型高输出低差压传感器。它由一个快速响应的电容敏感元件和专用信号处理电路组成,输出与压力相对应的高精度线性信号。

Setra Model 235 高耐压型差压变送器

Setra_Model_235

压力范围:0-2psid 至0-25psid

Model 235 差压变送器是专为液体或气体的湿/ 湿差压测量而设计的 高输出,低差压传感器。它由一个快速响应的电感性敏感元件和信号调节电子电路系统组成, 将压力变化转换为成比例、高精度的线性模拟输出。可提供单向和双向的差压测量,静压高 达2500 psig。
