Setra 电容式压力变送器 工作原理

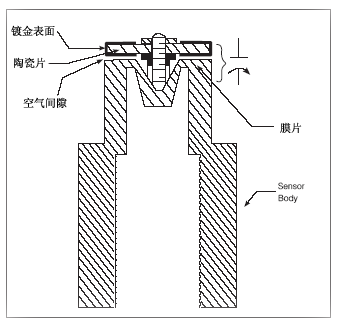

电容式压力变送器结构

Setra 的压力变送器采用了结构简单、坚固耐用且极稳定的可变电容形式,上图为Setra 压力变送器的结构示意图,可变电容由压力腔上的膜片和 固定在其上的绝缘电极所组成,当感受到压力变化时,膜片要产生微微的翘曲变形,从而改变了两极的间距,采用Setra 独特的检测电路测电容的微小 变化,并进行线性处理和温度补偿。压力变送器输出与被测压力成正比的直流电压或电流信号。 精巧的结构、高性能的材料及先进的检测电路的完美结合,赋予了Setra 压力变送器以很高的性能。

Setra Model 204/C204 高性能系列压力变送器

压力变送器

表压 :0 ~ 25psig 至 0 ~ 10,000psig

绝对压力:0 ~ 25psia 至0 ~ 5,000psia

真空度:0 ~ 14. 7psiv

适用于腐蚀性气体或液体

setra的Model204/C204压力变送器是为与17-4PH 不锈钢相容的气体和 液体的高精度压力测量而设计,setra独特的电子电路与其坚固的电容敏感元件的完 美结合赋予此产品极高的性能。高输出信号、优良的精度、稳定性及快速的动态响应,使 得此产品成为航空航天、科研、计量测试领域高精度压力测量的理想产品。

setra Model 205-2 高精度压力变送器

Setra_压力变送器

适用于腐蚀性液体或气体

表压和绝对压力PSI 量程

Setra Model 205-2 是专为精确测量与不锈钢相容的气体或液体压力而设计的压力 传感器。输出直流信号不需要另外附加信号与调节器,并且具有卓越的稳定性,高精度和快 速动态响应等优良性能。可靠的电路,以及西特专利的可变电容传感技术,使Model 205-2压力变送器 结构设计简洁。一片17-4PH 不锈钢膜片和一个绝缘电极组成了一个可变电容,随着压力增 加,电容减少。Setra 独特的电路检测电容的变化并将其转换成直流信号。

Setra Model 206/207 抗干扰型压力变送器

Setra_Model 206

Setra 206/207 系列工业用压力变送器采用的是最坚固最可靠的压力敏感元件。长期的 实际使用证明,这个系列变送器可以应用在各种最苛刻最严格的使用环境下使用,每一个Model 206/207 压力变送器都由西特公司富有经验的生产部门制造组装,并经严格的 全面测试,每一个部门在制造测试过程中都遵循最高的质量标准。

Setra Model 209 经济型压力变送器

Setra_Model_209

Setra Model 209/C209 系列压力变送器是专门为工业应用而设计的,其标 准配置的产品满足了在工业现场恶劣条件下,对压力变送器各方面性能的要求,另 外,Setra 可根据大型OEM 制造商的具体使用情况,重新设计或改进Model 209/C209 的性 能,使它能够满足应用中的特殊要求。

Setra Model 280E 电容式压力变送器

Setra_Model_280E

Setra Model 280E/C280E 是用来测量气体或液体压力的压力变送器是专为满足 那些要求结构坚固、高性能、性能价格比高的用户应用而设计。

Setra Model 286 /256 防爆压力变送器

Setra_Model_286

量程:0 ~ 2psi 至0 ~ 1000psi; 0 ~ 1.6bar 或0 ~ 700bar

适用于腐蚀性液体或气体

Model 256/286 采用“干”式电容结构,内部不充硅油或氟油, 因而不会对测量介质造成污染。Model 256 符合NEMA4 标准,能够全天侯使用。Model 286防爆压力变送器 通过国家化工部电器仪表防爆质量监督检验中心对其在易燃易爆场合的应用进行认证,防爆 等级符合GB3836.2 中对d ll CT4( 不含乙炔) 的规定。Model 256/286 防爆压力变送器量程范围 宽,体积小巧,安装和接线方便,可以广泛使用在化工、石油、煤矿以及其它全天侯环境下工作。

Model C290 卫生型压力变送器

Model C290 卫生型压力变送器设计符合美国3A 的卫生标准,它被封装在不锈钢壳体内,对冲击、振动等恶劣 环境极不敏感,另外高温消毒时,热冲击不会对其性能产生任何影响,因此设备清洗消毒无 需拆下。Model C290 压力变送器配有1/2”NPT 导线管, 采用屏蔽电缆将变送器内部与大气 相通,可通过调节螺钉对零点和满量程进行调整。Model C290 是食品、医药行业中气压压 力或液位测量的最佳选择。
