GEMS SureSite系列磁翻板液位计 工作原理

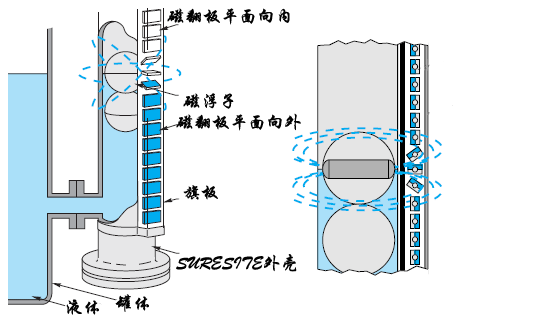

GEMS_SureSite_磁翻板液位计工作原理图

磁翻板液位计工作原理就如图上所示当液位上升时,SureSite系列磁翻板液位计只的磁浮子使得外部指示计中的磁翻板有颜色的一面翻了出,磁力强大的永磁棒在浮子中水平放置。磁力棒随流体动作而动,它的磁场带动旗板变化,旗板的翻转是确定可靠的,SureSite磁翻板液位计的旗板将保持磁力联锁直到液位下降时,又一次被磁浮子翻成对比色一侧,液位就由”“有色”和“对比色”部分的接合处来指示.

SureSite系列磁翻板液位计—是易结雾,易碎玻璃的替代品

高可视性—旗板颜色,就算在远距离也很容易看清读数SureSite 磁翻板液位计与介质隔离开的,因此SureSite可以用于玻璃液位计不能使用的场合。

耐用性—无论介质有何种需要,不锈钢,PVC,CPV,聚丙烯,PVDF,哈氏合金或其它外部封装都可以提供多年免维护的稳定工作

环境安全—被测液体被封在整个密封的外壳内

高效—无需外来能源的连续液位监测

电子控制—除直接观察液位的功能之外,附加了点液位开关或连续液位计变送器的功能

GESM SureSite系列磁翻板液位计为了扩展和加强这些指示计的操作性能,使之具有通用性,提供了多种选择,指示刻度在传统的目视显示之外,还提供了数字参照,液位开关方式提供了高,低,或中间液位报警或逻辑控制和连续液位变送器,将信号传给远传接收器,记录仪和控制哭器,同时还有多种材质,尺寸和连接接头可供造势。

工程塑料型-标准尺寸SureSite 磁翻板液位计

耐温可达139℃

耐压可在10.3bar

长度可超过20英尺(6.1M)

2"的Schedule80管设计对于化学储存罐,或温度和压力适中的各种液位测量应用都是十分理想的。所有的SureSite磁翻板液位计都采用了合金型上所采用的专利旗板和导向装置,因此你可以确信它的高可视性和长期的可靠性。这里可以提供PVC和CPVC材质,但如果需要,SureSite 磁翻板液位计可以用特殊的工程塑料来制造。

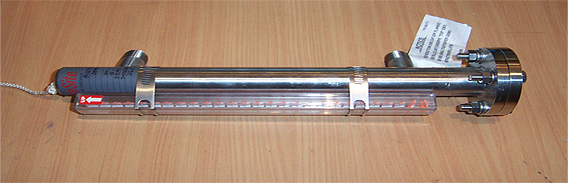

合金型-小尺寸SureSite 磁翻板液位计

SureSite

长度可超过20英尺(6.1M)

全不锈钢外壳

耐压可在27bar

耐温可达204℃

如果安装空间很小,请选用这个迷你型SureSite磁翻板液位计直径只有1-1/4"它们能以出色的外部可视液位指示替代现有的老式玻璃液位计。迷你型SureSite适用于清洁的,低粘度过液体介质。

标准合金型-标准尺寸SureSite 磁翻板液位计

磁翻板液位计

耐温可达399℃

耐压可在700bar

这种2-1/2"(63.5mm)管径的设计具有牢固的全焊接结构,使得合金型SureSite 磁翻板液位计可以在长期的应用(无论户外或户内)中保持其可靠性。

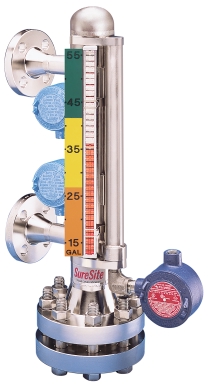

高性能ASME型-标准尺寸SureSite 磁翻板液位计

连续电子输出变送器

设计符合ASME B31.1/B31.3要求

耐温可达399℃

耐压可在290bar

适合你最高要求的应用,这些SureSite 磁翻板液位计可提供ANSI法兰和接头,以及严格符合ASME标准的构造。这绝对是你能找到的最好的可视液位指示计。
